Κερματοδέκτης για χρήση σε πλυντήρια, σκούπες, γήπεδα, παροχή νερού

άνοιγμα πόρτας τουαλέτας ντουζιέρα κτλ

 Αν έχεται 2 πόρτες - συσεκυές δέιτε και το διπλό κερματοδέκτη

English page


  • Ο κερματοδέκτης διαθέτει χρονόμετρο για ένδειξη του υπόλοιπο χρόνου στο πελάτη.
  • Ο χρόνος που αντιστοιχεί στο κέρμα είναι ρυθμιζόμενος από μικροδιακόπτες μέσα στο κερματοδέκτη

 To κουτί που στέλνονται οι κερματοδέκτες είναι το λευκό Για να σταλεί με το γκρί ζητήστε το κατά την παραγγελία









και τα δύο συστήματα διατίθενται με το αισθητήριο

AL55s ή το EU2 ανάλογα με την παραγγελία σας

Α λύση

Σχηματικό διάγραμμα σύνδεσης





Το κουτί είναι φτιαγμένο από λαμαρίνα πάχους 6/10 για να μπορεί να αντέχει στα βίαια κτυπήματα.

  Οι τάσεις που χρησιμοποιεί είναι 5V για τα ηλεκτρονικά και 12V για την ανίχνευση του κέρματος. (συνοδεύεται με το αντίστοιχο τροφοδοτικό)

Για την τοποθέτηση του δεν χρειάζεται προηγούμενη εμπειρία σε ανάλογο σύστημα.



Δείτε τα βασικά χαρακτηριστικά του:

  • Δέχεται όλα τα νομίσματα.

  • Ηλεκτρονική αναγνώριση κέρματος

  • Ρυθμίζεται για το χρόνο που αντιστοιχεί στο κέρμα

  • Εγκατάσταση σε δύο απλά βήματα

  • Ασφαλή κλειδαριά

  • Μεταλλική κατασκευή

  • Χωνευτή πόρτα για ασφάλεια

  • Τροφοδοσία 220V

  • Δίνει 2 επαφές ΡΕΛΕ ΝΟ 1Α στα 48V λύση Α

  • ή 2 επαφές με τη λύση Β



Προσοχή: Το ρελέ σε καμία περίπτωση δεν πρέπει να το συνδέσετε με τα 220V





Στην έξοδο δίνει 2 επαφές ΡΕΛΕ ΝΟ 1Α στα 120V. Με τις επαφές αυτές μπορείτε να οδηγήσετε το δικό σας ρελε και να ελέγξετε τη λειτουργία της συσκευή π.χ πλυντήριο, σκούπα,πόρτες γηπέδων  κτλ.

Το σετ των επόμενων επαφών προστίθεται ανάλογα με τη χρήση του κερματοδέκτη



Για να ρυθμίσετε το χρόνο ανά κέρμα δείτε τη σελίδα ρυθμίσεις



Διαστάσεις ΜxΠxΥ  21Χ12Χ29

Βάρος 3,5 Κgr





B λύση







Περιγραφή λειτουργίας

Στη πλακέτα ορίζουμε το ποσό που πρέπει να δεχτεί για να ξεκινήσει το πρόγραμμα π.χ 4,5€.

Στην οθόνη εμφανίζεται "**insert 4,5 euro **" σε κυλιόμενο μήνυμα.

 Όταν ο πελάτης ξεκινήσει να ρίχνει νομίσματα το ποσό εμφανίζεται στην οθόνη. Μπορεί να ρίξει οποιοδήποτε συνδυασμό κερμάτων για να συμπληρωθεί το απαιτούμενο ποσό. Αν δεν ρίξει ο πελάτης 4,5€ το πρόγραμμα δεν ξεκινά.

Όταν συμπληρωθεί το ποσό η πλακέτα ενεργοποιεί το ΡΕΛΕ για να ξεκινήσει το πρόγραμμα.

Στην οθόνη φαίνεται ο χρόνος που έχουμε αντιστοιχήσει στο ποσό. Ο χρόνος ελαττώνεται μέχρι να φτάσει στο μηδέν που σημαίνει  ότι έχει τελειώσει το πρόγραμμα. Αν η συσκευή μπορεί να μας δώσει σήμα ότι τελείωσε το πρόγραμμα η πλακέτα μπορεί να το καταλάβει και να ξεκινήσει νέο κύκλο από την αρχή. ( τέτοια σήματα δίνουν τα επαγγελματικά π.χ πλυντήρια κτλ)



Δείτε εδώ το video Πως συνδέεται ο κερματοδέκτης με το κυπρί της πόρτας (συνήθως είναι πόρτα τουαλέτας)



Το κυπρί (ηλεκτρικό αντίκρισμα) μπορείτε να το προμηθευτείτε από καταστήματα σιδηρικών ή πώλησης κλειδαριών.





Για τη πόρτα τουαλέτας

<<< Δείτε το video



Παράδειγμα σύνδεσης του κερματοδέκτη σε συσκευή

Προσοχή Tο ρελέ του κερματοδέκτη έχει μέγιστο 48V/1A







 πχ. πλυντήριο, σκούπα, φωτισμός κτλ.

Το S1 είναι μια από τις επαφές το κερματοδέκτη π.χ Q1-P1.

Με το μετασχ/στη TR1 τροφοδοτούμε το πηνίο του  ρελέ ισχύος  με τάση 12V ή 24V

Όταν ρίξουμε το κέρμα κλείνει η επαφή S1 και ενεργοποιήσει το ΡΕΛΕ ισχύος που με τη σειρά του κλείνει την επαφή S-O για να τροφοδοτήσει με 220V τη συσκευή

Όταν ο χρόνος τελειώσει απενεργοποιείται η επαφή S1 και διακόπτει το ΡΕΛΕ ισχύος την τροφοδοσία της συσκευής

Το πλυντήριο με ενσωματωμένο το κερματοδέκτη Προσφέρεται και έτοιμο όπως στη φωτογραφία





Λεπτομέρεια από το ρελέ και τη κλέμα σύνδεσης δεξιού χρονομέτρου



Δείτε και το σχετικό video για το κερματοδέκτη γενικής χρήσης



Δείτε το σχετικό video το κερματοδέκτη πλυντηρίου

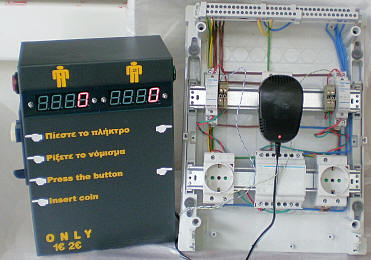

 Διπλός κερματοδέκτης

Για τον έλεγχο 2 συσκευων π.χ Σκούπα και αέρας



Αν θέλετε να ελέγξετε δύο συσκευές στον ίδιο χώρο μπορείτε να προμηθευτείτε το διπλό

Έχει τα ίδια χαρακτηριστικά με το μονό αλλά δίνει τη δυνατότητα επιλογής αριστερής ή δεξιάς συσκευής. Κάθε συσκευή έχει το δικό της χρονόμετρο.

Ο πελάτης πατά το πλήκτρο της συσκευής που θέλει να ενεργοποιήσει και ρίχνει τα χρήματα.

 Αν δεν έχει επιλέξει τη συσκευή τα χρήματα επιστρέφονται πίσω

Διαστάσεις ΜxΠxΥ  21Χ12Χ29

Τροφοδοσία 220V

Βάρος 3,5 Κgr





Μπορείτε να προμηθευτείτε και μόνο το κουτί ή το κερματοδέκτη

Ο κερματοδέκτης παραδίδεται προγραμματισμένος στα νομίσματα που θέλετε να αναγνωρίζει.

Διαθέτει δύο ομάδες για προγραμματισμό νομισμάτων. Στη μία μπορείτε να ρυθμίσετε κέρματα και στην άλλη μάρκες.

Η εξ' ορισμού ρύθμιση του  είναι 0,5€, 1€ και 2€

Δείτε σχετικά

Πρόγραμμα με κερματοδέκτη για Server και τερματικά. Κάντε κλικ εδώ

Πρόγραμμα με καρτοδέκτη και επαναφορτιζόμενες κάρτες. Κάντε κλικ εδώ

Πρόγραμμα που κλειδώνει την οθόνη - πληκτρολόγιο - ποντίκι με κωδικό. Κάντε κλικ εδώ



Επικοινωνήστε μαζί μας στο info@kalarakis.com

 και στο τηλέφωνο 2810283647 - 6936651125
