Κερματοδέκτης για χρήση σε πλυντήρια αυτοκινήτων, σκούπες, αέρα


  • Με επιλογικό διακόπτη Ο πελάτης διαλέγει πια από τις συσκευες θα δουλέψει.
  • Ο κερματοδέκτης διαθέτει χρονόμετρο για ένδειξη του υπόλοιπο χρόνου στο πελάτη.
  • Ο χρόνος που αντιστοιχεί στο κέρμα είναι ρυθμιζόμενος από μικροδιακόπτες μέσα στο κερματοδέκτη

  Τρόποι λειτουργίας

  • Ο πελάτης ρίχνει το κέρμα και ο κερματοδέκτης ενεργοποιεί αμέσως την έξοδος του (σύνηθες όταν έχουμε σκούπα - αέρα κτλ)
  • Ο κερματοδέκτης περιμένει ο πελάτης να ρίξει όλο το ποσό π.χ 4,5ευρώ και μετά ενεργοποιεί την εξοδο του (σύνηθες οταν χρησιμοποιείται σε πλυντήριο)

Ο κερματοδέκτης προγραμματίζεται και στέλενεται με ένα από τα παραπάνω προγράμματα

Στη συσκευασία του περιλαμβάνει οδηγίες για την αλλαγή του χρόνου και των κερμάτων - μάρκες που δέχεται.

Ολος ο κερματοδέκτης δουλέυει με 12V DC









Ο κερματοδέκτης διατίθενται με το αισθητήριο

EU2 ή το AL055s ανάλογα με την παραγγελία σας



Το κουτί είναι φτιαγμένο από λαμαρίνα πάχους 6/10 για να μπορεί να αντέχει στα βίαια κτυπήματα.

  Οι τάσεις που χρησιμοποιεί είναι 5V για τα ηλεκτρονικά και 12V για την ανίχνευση του κέρματος. (συνοδεύεται με το αντίστοιχο τροφοδοτικό)

Για την τοποθέτηση του δεν χρειάζεται προηγούμενη εμπειρία σε ανάλογο σύστημα.



Δείτε τα βασικά χαρακτηριστικά του:

  • Δέχεται όλα τα νομίσματα.

  • Ηλεκτρονική αναγνώριση κέρματος

  • Ρυθμίζεται για το χρόνο που αντιστοιχεί στο κέρμα

  • Εγκατάσταση σε δύο απλά βήματα

  • Ασφαλή κλειδαριά

  • Μεταλλική κατασκευή

  • Χωνευτή πόρτα για ασφάλεια

  • Λειτουργεί με 12V DC



Για να ρυθμίσετε το χρόνο ανά κέρμα δείτε τη σελίδα ρυθμίσεις

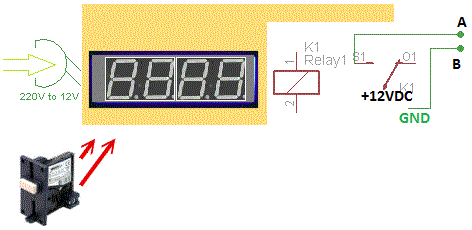

Λογικό διάγραμμα του κερματοδέκτη



Το καλώδιο στην έξοδο (ρελέ) του κερματοδέκτη είναι: Το Α λευκό-μαύρη γραμμη και το Β λευκό χρώμα



  Ο ηλεκτρολόγος ή ο εγκαταστάτης σας μπορεί να μας ζητήσει οποιαδήποτε πληροφορία για τη σύνδεση ή το προγραμματισμό του





Παράδειγμα σύνδεσης του κερματοδέκτη σε συσκευή





 Περιγραφή λειτουργίας

Στην έξοδο του ο κερματοδέκτης βγάζει ένα καλώδιο (λευκό-μαύρο, λευκό) Όταν ο πελάτης ρίξει τα χρήματα το καλώδιο αποκτά τάση 12VDC.

Με τη τάση αυτή μπορούμε να ενεργοποιήσουμε το πηνίο του ρελέ ισχύος. Στις επαφές του ρελέ έχουμε συνδέσει τη πρίζα της συσκεής.

*** Στο κερματοδέκτη με μεταγωγέα (για 2 συσκευές) τα καλώδια που βγαίνουν είναι δύο. Με το μεταγωγέα ο πελάτης μπορεί να επιλέξει πια από τις δύο συσκευές θέλει να δουλέψει.

Παράδειγμα: Έχουμε συδέσει το κερματοδέκτη στη σκούπα και στον αέρα. Ο πελάτης ρίχνει το ποσό που έχουμε ορίσει στο κερματοδέκτη, εμφανίζεται ο χρόνος στην οθόνη. Αν έχει γυρίσει το μεταγωγέα στον αέρα τότε λειτουργεί ο αέρας. Όταν θελήσει να χρησιμοποιήσει τη σκούπα, τότε γυρίζει το μεταγωγέα στη θέση σκούπα. Ο χρόνος συνεχίζει να μετρά ανεξάρτητα πια συσκευή χρησιμοποιεί ο πελάτης.



 Διπλός κερματοδέκτης

Για τον έλεγχο 2 συσκευών ξεχωριστά π.χ αριστερά η σκούπα και δεξιά ο αέρας για να έχεται διαφορετική χρέωση ανάλογα με τη συσκευή



Αν θέλετε να ελέγξετε δύο συσκευές στον ίδιο χώρο μπορείτε να προμηθευτείτε το διπλό

  • Έχει τα ίδια χαρακτηριστικά με το μονό αλλά δίνει τη δυνατότητα επιλογής αριστερής ή δεξιάς συσκευής.
  • Κάθε συσκευή έχει το δικό της χρονόμετρο.
  • Ο πελάτης πατά το πλήκτρο της συσκευής που θέλει να ενεργοποιήσει και ρίχνει τα χρήματα.
  •  Αν ο πελάτης δεν έχει επιλέξει τη συσκευή τα χρήματα επιστρέφονται πίσω

Διαστάσεις ΜxΠxΥ  21Χ12Χ29

Τροφοδοσία 220V

Βάρος 3,5 Κgr
